Диаграммы - важная часть технической документации. В этой статье мы рассмотрим, как можно использовать код для создания диаграмм и использовать их в Markdown.

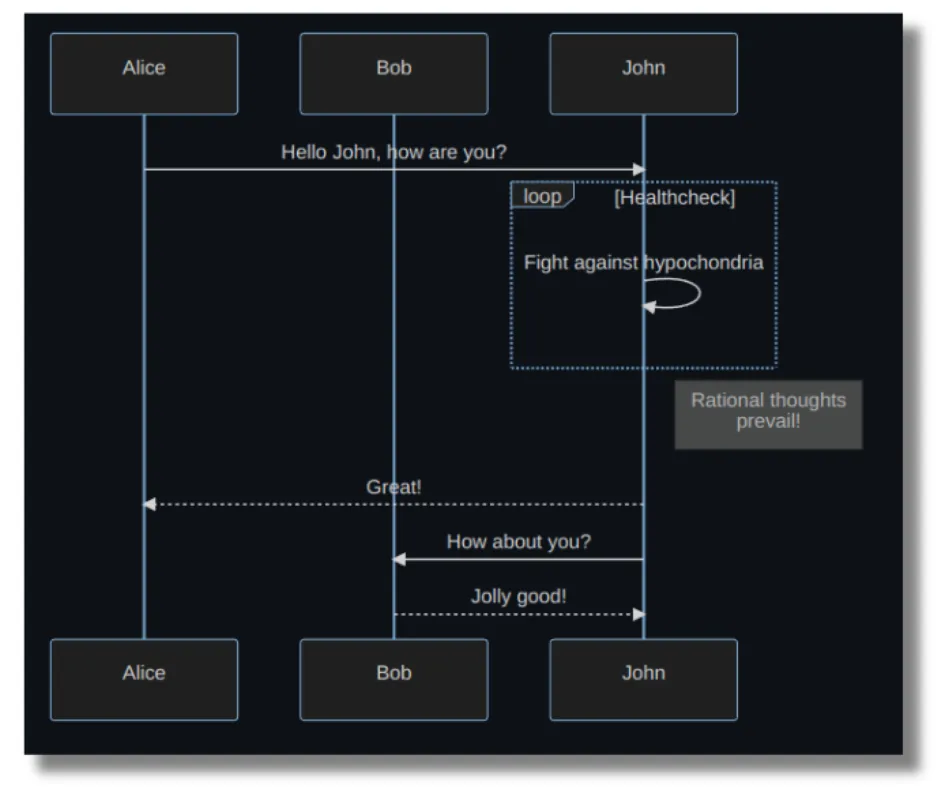

Вот пример того, как выглядит диаграмма, сгенерированная с помощью кода:

Untitled-design--1-
Untitled-design--1-

Диаграмма, сгенерированная кодом

Никаких инструментов, никакого перетаскивания, выравнивания и привязки фигур к местам. Только код. Интересно, правда?

Предварительные условия

Чтобы следовать этому руководству, у вас должно быть следующее:

  • Базовое понимание Markdown. Посмотрите это руководство, если вы не знакомы с Markdown.
  • Visual Studio Code с расширением для предварительного просмотра Markdown (подробно об этом в следующих разделах).
  • GitHub, чтобы понять, как там можно отображать диаграммы.

Преимущества генерации диаграмм в виде кода

Существует несколько преимуществ генерации диаграмм в виде кода, а не использования традиционных методов ручного ”создания” диаграмм. Давайте рассмотрим некоторые из них:

  • Динамичность: Диаграммы, сгенерированные в виде кода, являются динамическими, что означает, что вы можете легко обновить их путем обновления кода.
  • Редактируемые: При использовании изображений, сгенерированных с помощью кода, вы не полагаетесь на сложные инструменты генерации изображений. Вы можете просто отредактировать код в текстовом редакторе и получить обновленное изображение.
  • Эффективность: Генерируемые с помощью кода изображения загружаются быстрее, чем статичные. Кроме того, вам не нужно размещать их отдельно в виде изображения на своем сайте.
  • Быстрота создания: Вы можете использовать шаблон и быстро создавать диаграммы, просто используя код. Вам не нужно тратить время и силы на изучение инструментов для создания изображений, которые, как правило, являются непосильными для начала.

Как визуализировать и просматривать код русалки

Существует несколько способов создания и просмотра диаграмм Mermaid.

VSCode

Во-первых, установите программу предварительного просмотра Markdown, которая поддерживает Mermaid. Вот пример такого расширения: Markdown Preview Mermaid Support.

Создайте пустой Markdown-файл с расширением .md. Напишите свой код в этом файле и откройте предварительный просмотр на правой панели:

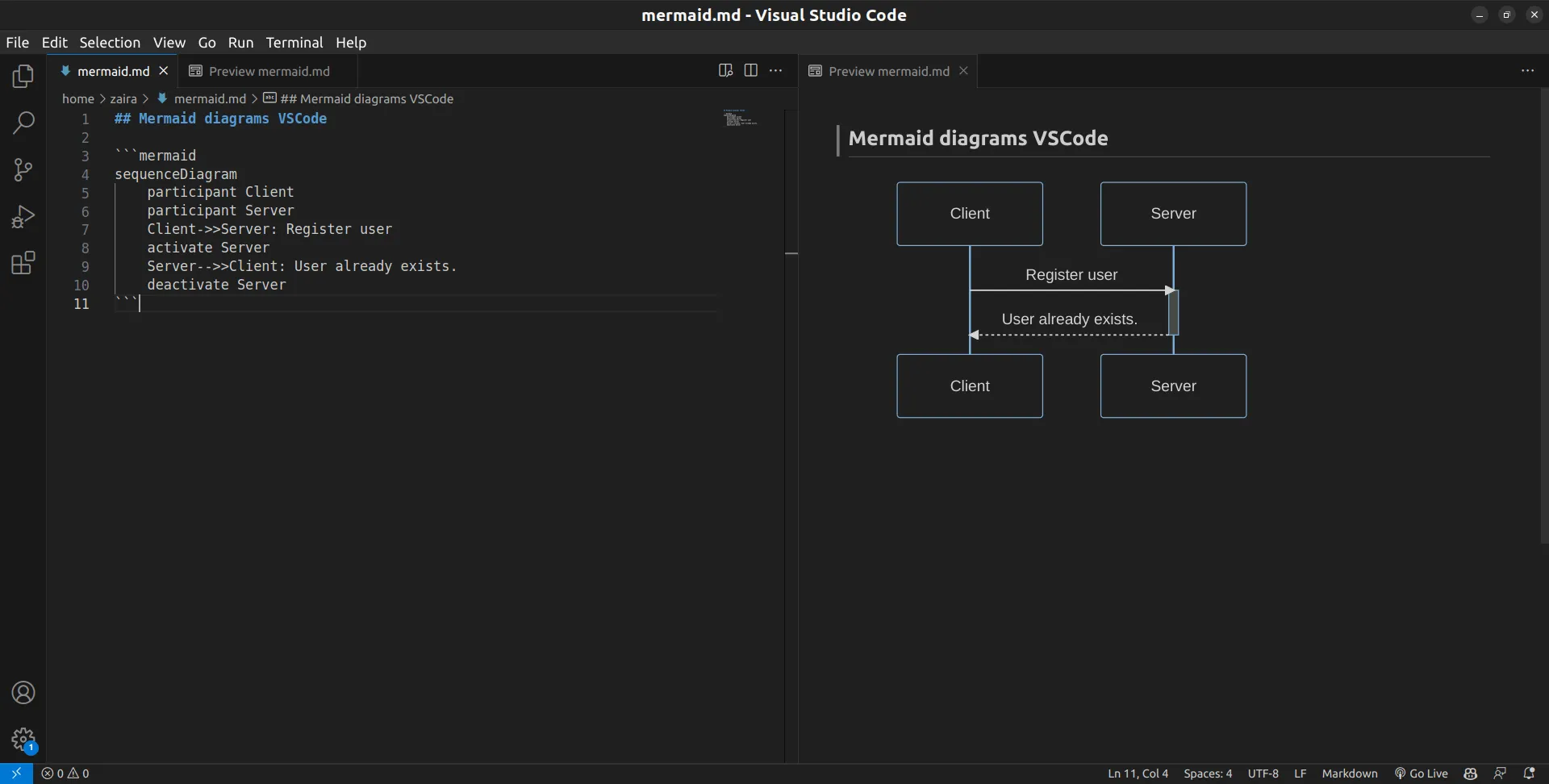

image-226
image-226

Код и предварительный просмотр в VSCode

StackEdit

StackEdit - это онлайновый, основанный на браузере инструмент предварительного просмотра Markdown. Он предоставляет окно редактора и предварительный просмотр в правой части.

image-39
image-39

Код и предварительный просмотр в StackEdit

GitHub

Вы можете добавить диаграммы Mermaid для создания привлекательных файлов README в GitHub. Просто отредактируйте README.md или любой другой файл в формате Markdown на GitHub, чтобы отобразить диаграммы Mermaid.

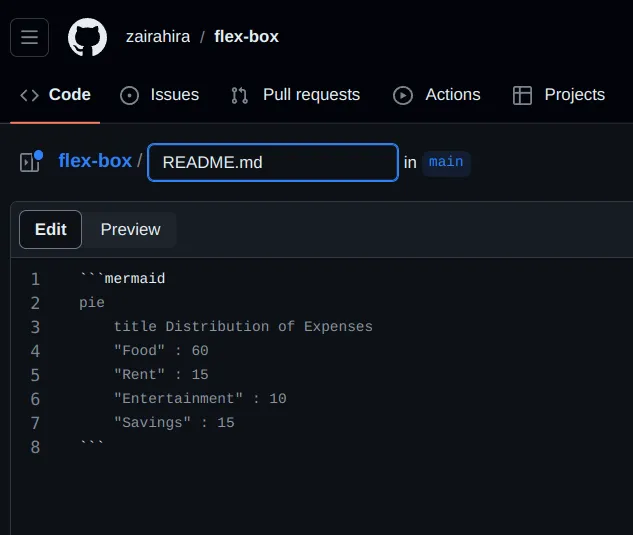

image-40
image-40

Редактирование кода в GitHub

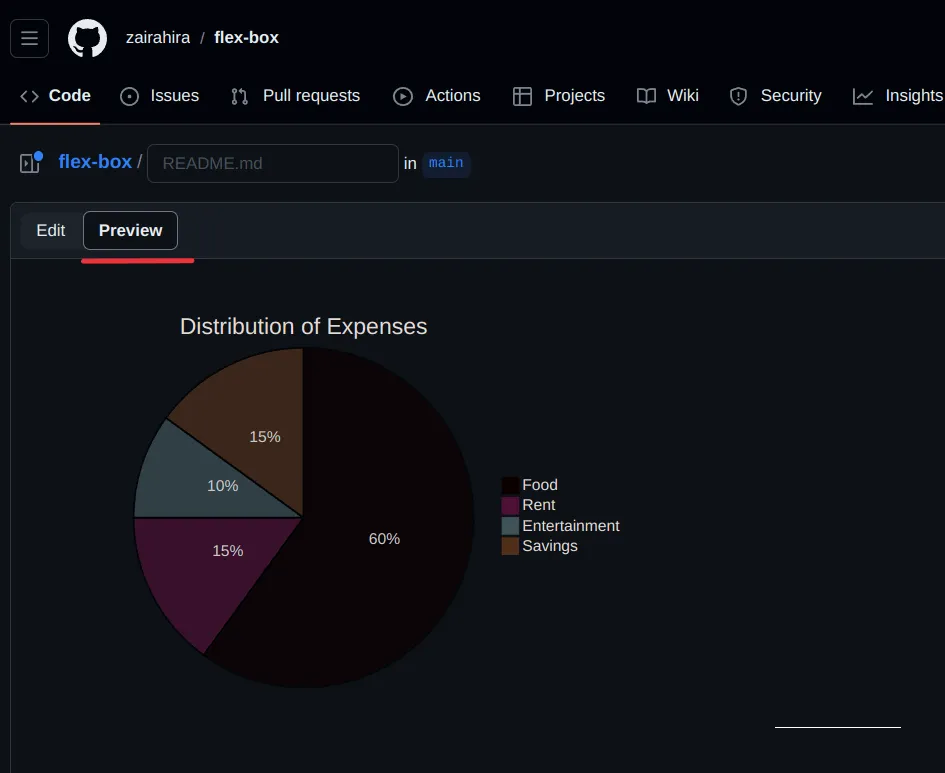

image-41
image-41

Просмотр и визуализация диаграммы Mermaid в GitHub

Как генерировать диаграммы как код с помощью Mermaid

Mermaid - это инструмент на основе JavaScript, который преобразует текст в стиле Markdown в динамические диаграммы, позволяя вам создавать и изменять их без особых усилий.

Mermaid позволяет легко генерировать диаграммы и визуальные изображения, используя простой текст и код.

Он использует простой синтаксис:

Русалка
	ваш код находится здесь
    .
    .
    .

```

С помощью Mermaid вы можете создавать следующие типы диаграмм:

  • блок-схема
  • диаграмма последовательностей
  • Диаграмма классов
  • Гант
  • Круговая диаграмма

Давайте изучим их по очереди.

Как создать блок-схему

Блок-схема - это рисунок, который показывает этапы процесса с помощью символов, помогая объяснить процесс в ясной и организованной форме. Блок-схема состоит из узлов, которые соединены стрелками.

Вы можете создать блок-схему в mermaid, используя этот пример:

``mermaid
блок-схема TD;
    A[Начало] --> B[Процесс 1];
    B --> C[Процесс 2];
    C --> D[Конец];
```

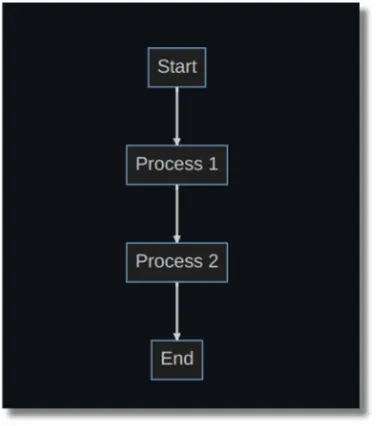

Результат:

Untitled-design--2-
Untitled-design--2-

Блок-схемы в русалке

** Разбивка синтаксиса:**

  • flowchart: Это ключевое слово говорит о том, что мы создаем блок-схему.
  • TD: это ориентация блок-схемы и означает ”сверху вниз”. Другими ориентациями FlowChart являются:
    • TB - сверху вниз, то же самое, что и TD.
    • BT - снизу вверх
    • RL - справа налево
    • LR - слева направо
  • -->: Направление стрелки, соединяющей узлы.

Как создать диаграмму последовательности

Диаграмма последовательности - это наглядное представление взаимодействий между процессами, демонстрирующее их рабочий поток и последовательность выполнения.

Диаграммы последовательностей можно отобразить в mermaid, используя следующий синтаксис:

``mermaid
sequenceDiagram
    участник-клиент
    участник Сервер
    Клиент->>Сервер: Зарегистрировать пользователя
    активировать сервер
    Сервер-->>Клиент: Пользователь уже существует.
    деактивировать сервер

```

Результат:

image-225
image-225

Диаграмма последовательности в русалке

** Разбивка синтаксиса:**

  • ПоследовательностьДиаграммы: Это ключевое слово указывает на то, что мы создаем диаграмму последовательности.
  • participant: Это участники или действующие лица диаграммы последовательности.
  • активировать/деактивировать: Можно активироватьактивировать и деактивировать актера. Активация отображается в виде небольшого прямоугольника между взаимодействиями.
  • -->>: Соединительные линии (пунктир).
  • ->: Соединительные линии (сплошные).

Как создать диаграмму классов

Диаграммы классов используются для визуализации структуры и отношений классов, интерфейсов и их взаимодействий в объектно-ориентированном программировании (ООП). В Mermaid можно создавать диаграммы классов, используя следующий синтаксис:

``mermaid
classDiagram
    класс Animal {
        +имя: string
        +возраст: int
        +makeSound(): void
    }

    class Dog {
        +порода: string
        +bark(): void
    }

    class Cat {
        +цвет: string
        +мяуканье(): void
    }

    Животное <|-- Собака
    Животное <|-- Кошка
```

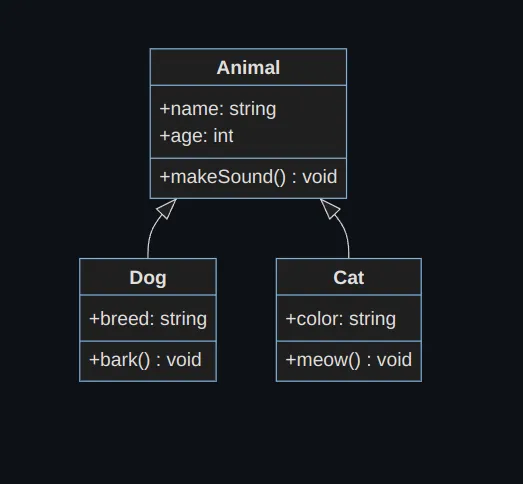

Результат:

image-228
image-228

Диаграмма классов в русалке

** Разбивка синтаксиса:**

  • Определение классов: Отдельный класс определяется с помощью ключевого слова class, за которым следует имя класса.
  • Добавление свойств класса: Свойства класса добавляются с помощью знака +. В примере выше +breed является свойством.
  • Добавление методов: Методы распознаются mermaid с помощью (), круглых скобок. Обратите внимание, что все свойства и методы группируются в один класс с помощью фигурных скобок.
  • Определение типов возврата: Типы возврата определяются после имени метода/класса. В приведенном выше коде типами возврата являются string и void.
  • Определение кораблей отношений: В ООП отношения - это особые типы логических связей, которые встречаются на диаграммах классов и объектов. В mermaid поддерживаются следующие типы отношений:

| Тип | Описание | | ---- | ---------------- | ------------ | --- | | < | — | Наследование | | *— | Композиция | | o— | Агрегация | | —> | Ассоциация | | — | Связь (сплошная) | | ..> | Зависимость | | .. | > | Реализация | … | | .. | Ссылка (пунктир) |

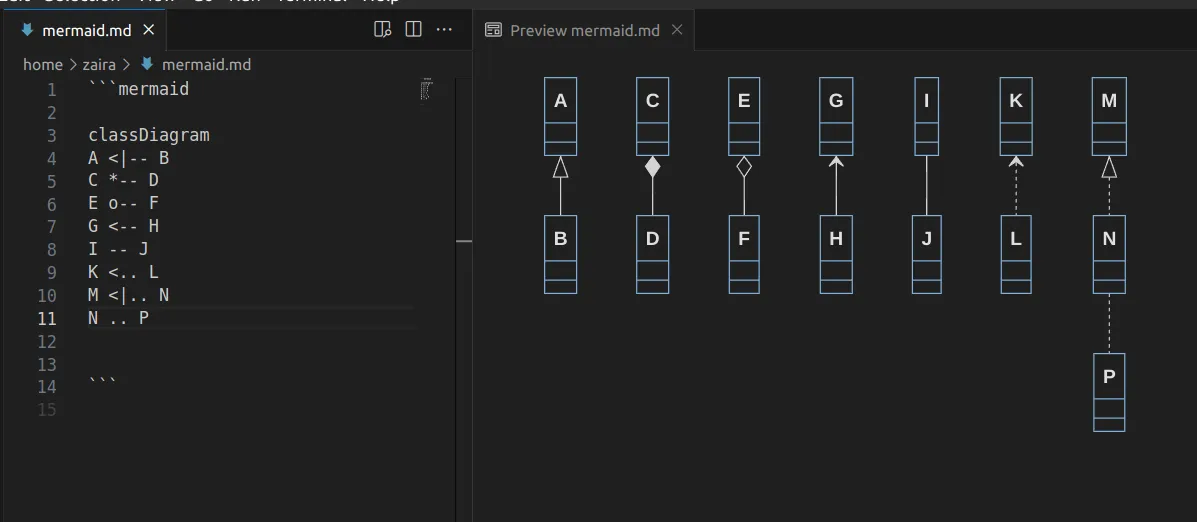

Вот быстрая реализация наследования:

image-229
image-229

Наследование

Как создать диаграмму Ганта

Диаграмма Ганта - это визуальное представление в виде гистограммы. Она эффективно отображает временные рамки проекта, показывая продолжительность, необходимую для завершения отдельных компонентов проекта.

Вы можете создать диаграмму Ганта в Mermaid, используя этот пример:

``mermaid
gantt
    заголовок Расписание проекта
    датаФормат ГГГГ-ММ-ДД
    axisFormat %m/%d

    раздел Планирование
    Определить проект : 2023-01-01, 7д
    Исследование : 2023-01-08, 14d
    Определить требования : 2023-01-22, 7d

    раздел Разработка
    Проектирование : 2023-01-29, 21d
    Реализация : 2023-02-19, 28д

    раздел Тестирование
    Единичное тестирование : 2023-03-19, 14d
    Интеграционное тестирование : 2023-04-02, 14d

    раздел Развертывание
    Развертывание : 2023-04-16, 7d
    Обучение пользователей : 2023-04-23, 14d

    раздел Сопровождение
    Текущая поддержка : 2023-05-07, 30d


```

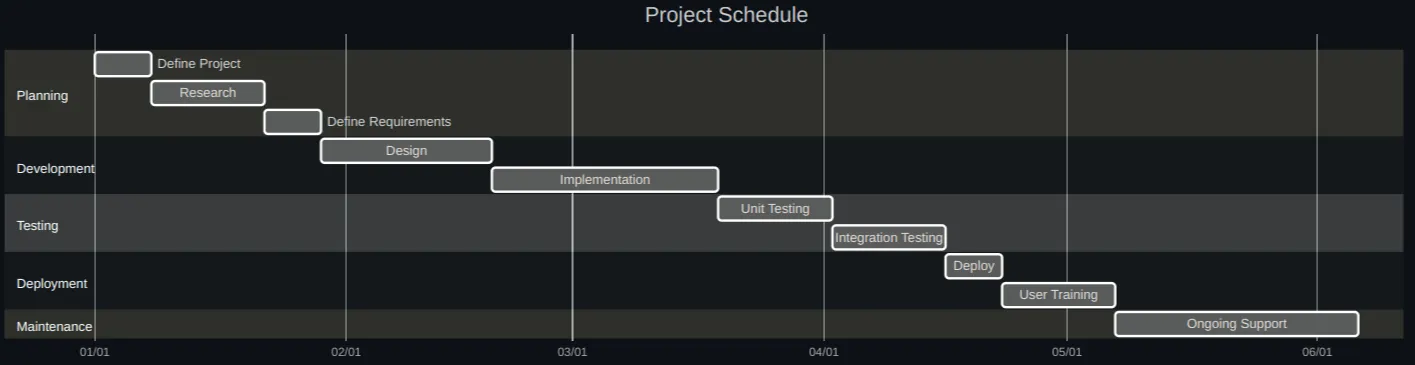

Результат

image-29
image-29

Диаграммы Ганта в русалке

** Разбор синтаксиса:**

  • gantt указывает, что вы хотите отобразить диаграмму Ганта в mermaid.
  • title представляет собой название проекта.
  • dateFormat YYYY-MM-DD - формат даты, вводимой для диаграммы.
  • axisFormat %m/%d представляет отображаемый формат даты, выходную дату, по оси x.
  • section используется для разделения различных частей проекта.

Ось x представляет время, а y - различные задачи и порядок их выполнения.

Как создать круговую диаграмму

Круговая диаграмма, также известная как круговая диаграмма, - это круглое визуальное представление, используемое для отображения статистических данных. Она делится на сегменты или кусочки, чтобы визуально передать числовые пропорции различных категорий или значений.

Вот пример создания круговой диаграммы в Mermaid:

``mermaid
pie
    название Распределение расходов
    "Еда" : 60
    "Аренда" : 15
    "Развлечения" : 10
    "Сбережения" : 15
```

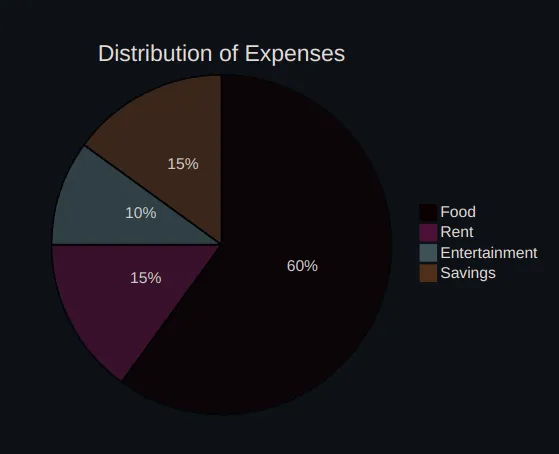

Результат

image-30
image-30

Круговые диаграммы в русалке

** Разбор синтаксиса:**

В данном примере:

  • pie указывает, что мы создаем круговую диаграмму.
  • title задает заголовок для круговой диаграммы.
  • Элементы в двойных кавычках обозначают категории (например, ”Еда”, “Аренда”, “Развлечения”, “Сбережения”).
  • Числа после двоеточия представляют собой пропорции или проценты для каждой категории. В данном случае ”Еда” занимает 60 % диаграммы, “Аренда” - 15 %, “Развлечения” - 10 %, а “Сбережения” - 15 %.

Подведение итогов

В этой статье мы только потрогали поверхность визуализации диаграмм в Mermaid. Диаграммы очень хорошо настраиваются и позволяют создавать очень сложные диаграммы.

Mermaid поддерживает еще больше типов диаграмм, которые не были упомянуты в этом руководстве. Чтобы узнать больше о Mermaid, ознакомьтесь с их официальной документацией.

Надеюсь, эта статья была вам полезна. Я с удовольствием пообщаюсь с вами на любой из этих платформ.

Увидимся в следующем уроке, счастливого кодинга 😁.
